Обзор |
HuiduСерия принимающая карта-это принимающая карта дляСинхронная отправка карты и асинхронная отправка карты. Он поддерживает многокарточные каскадные, произвольные последовательности, поддерживает обычные чипы и основные чипы ШИМ и поддерживает статический режим сканирования до 1/64. . (//www.huidu.cn/en/download) . Приемная карта HuiduРабота сHD-T901Отправка карт, дисплей плеер (HD-A3 ,HD-A4, HD-A5, HD-A6), Видеопроцессор (HD-VP210 ,HD-VP410), Контрольная карта (HD-C16C, HD-C36C).Режим: HD-R500 / R508 / R512 / R516 / R612.R508 / R512 диапазон управления: 256x256 пикселей, indoor≤ 128 пикселей, outdoor≤ 256 пикселей. R516 / R612 диапазон управления: 256x512 пикселей, indoor≤ 128 пикселей, outdoor≤ 256 пикселей |
Особенности |
1. Двойной режим отправки коробки асинхронная отправка карты, синхронная отправка карты, видеопроцессор Серии VP. |
| 2. Совместим со всеми распространенными модулями IC, поддерживает большинство модулей ШИМ IC. |
| 3. Поддерживает любой метод сканирования от статического до1/64 сканирование |
| 4.Gigabit Ethernet |
| 5. Принимающая карта может быть размещена в любой последовательности |
| 6. Поддержка 256 ~ 65536 уровней |
| 7. Несколько простых шагов для завершения интеллектуальных настроек, через макет экрана можно установить, чтобы перейти к любому выравниванию платы блока экрана. |
| 8. Интегрированная функция тестирования экрана, равномерность яркости дисплея и плоскость модуля дисплея. |
| 9. Супер Cat5,Cat6 сетевой кабель в пределах 80 метров |
Метод подключения |
| 1. Схема подключения приемной карты к коробке плеера |
 |

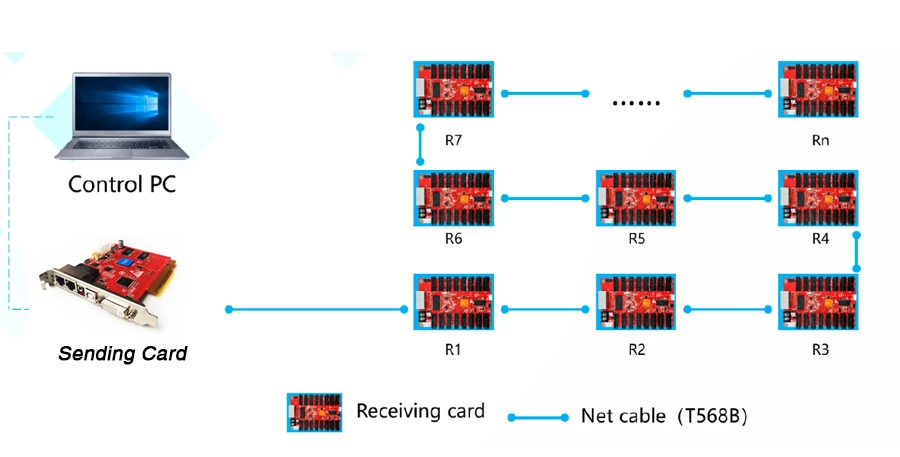

2. Схема подключения приемной карты с отправкой карты
| |

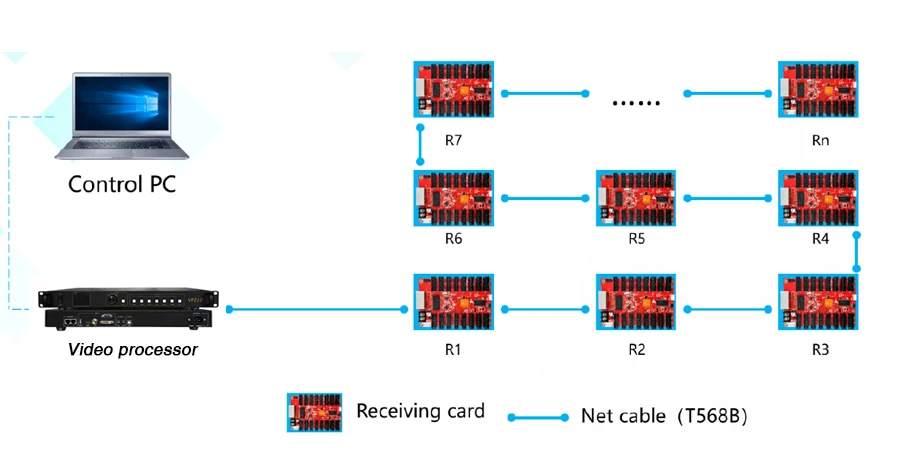

3. Схема подключения приемной карты с видеопроцессором
| |

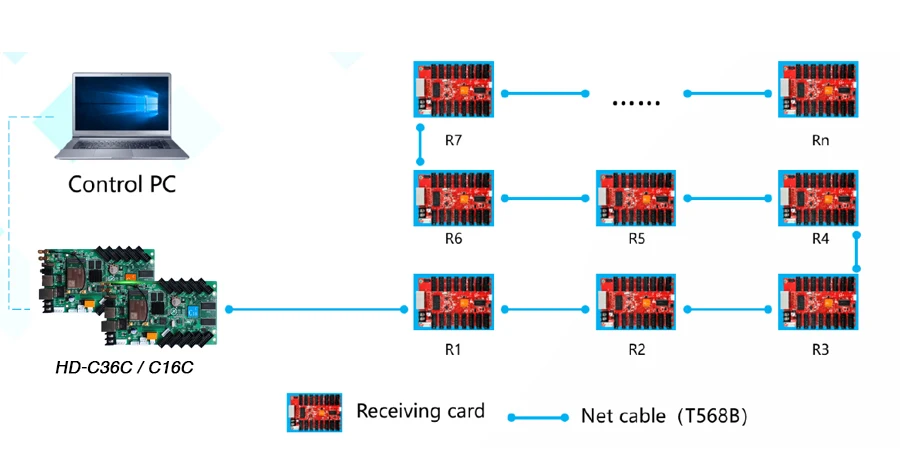

4. Схема подключения приемной карты с HD-C16C / HD-C36C | |
| |
|
Сравнение функций продукта | |||||

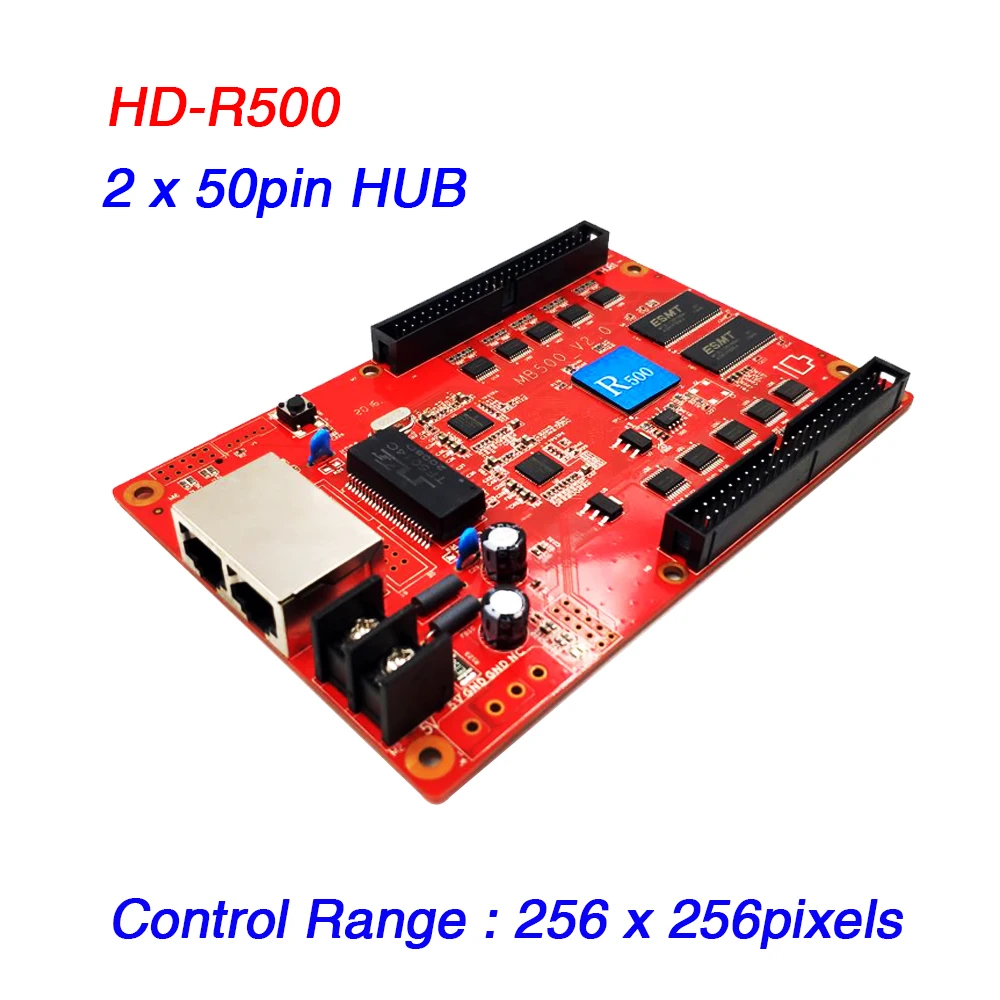

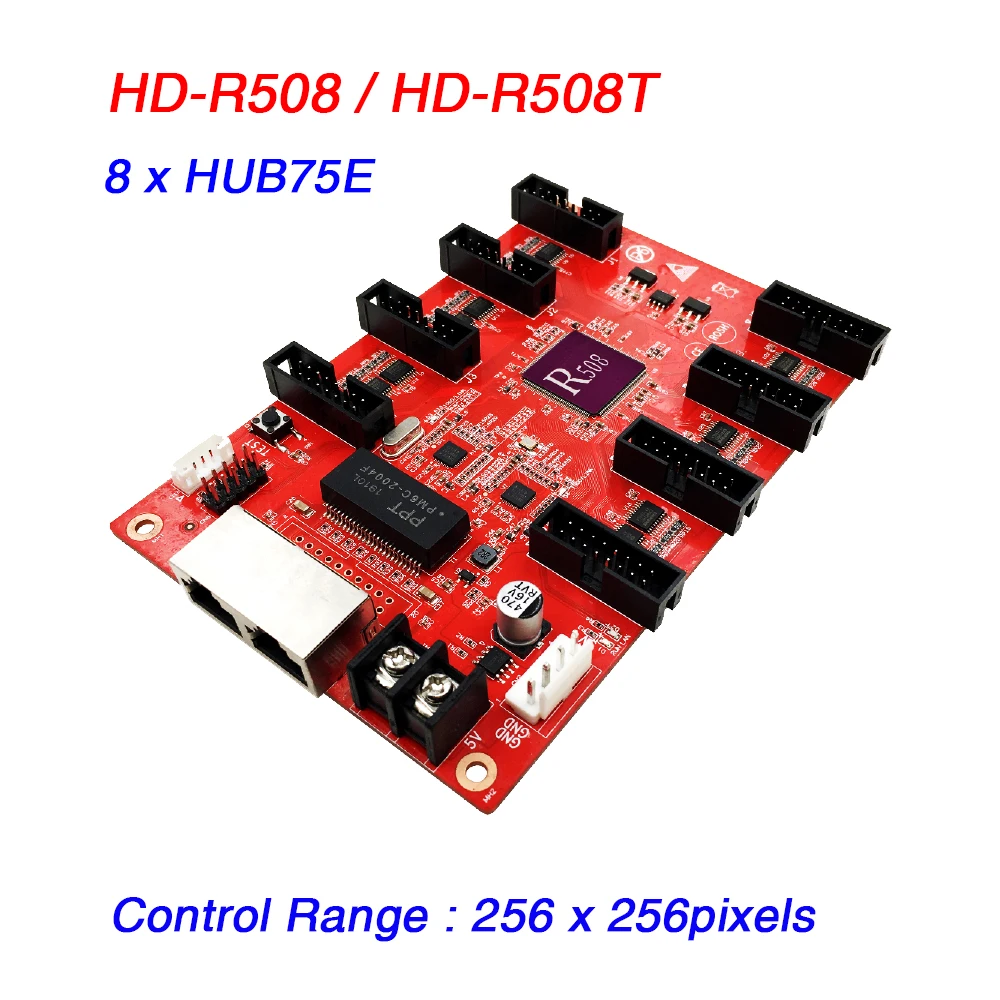

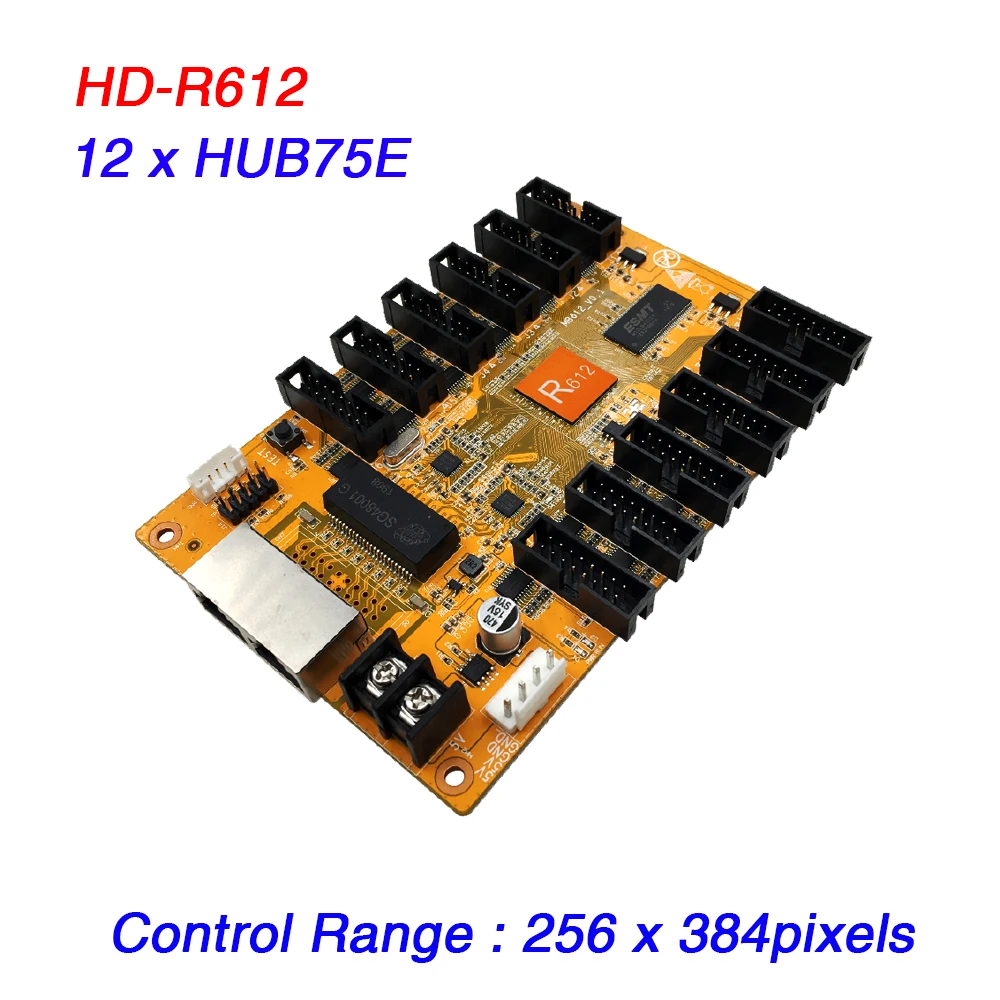

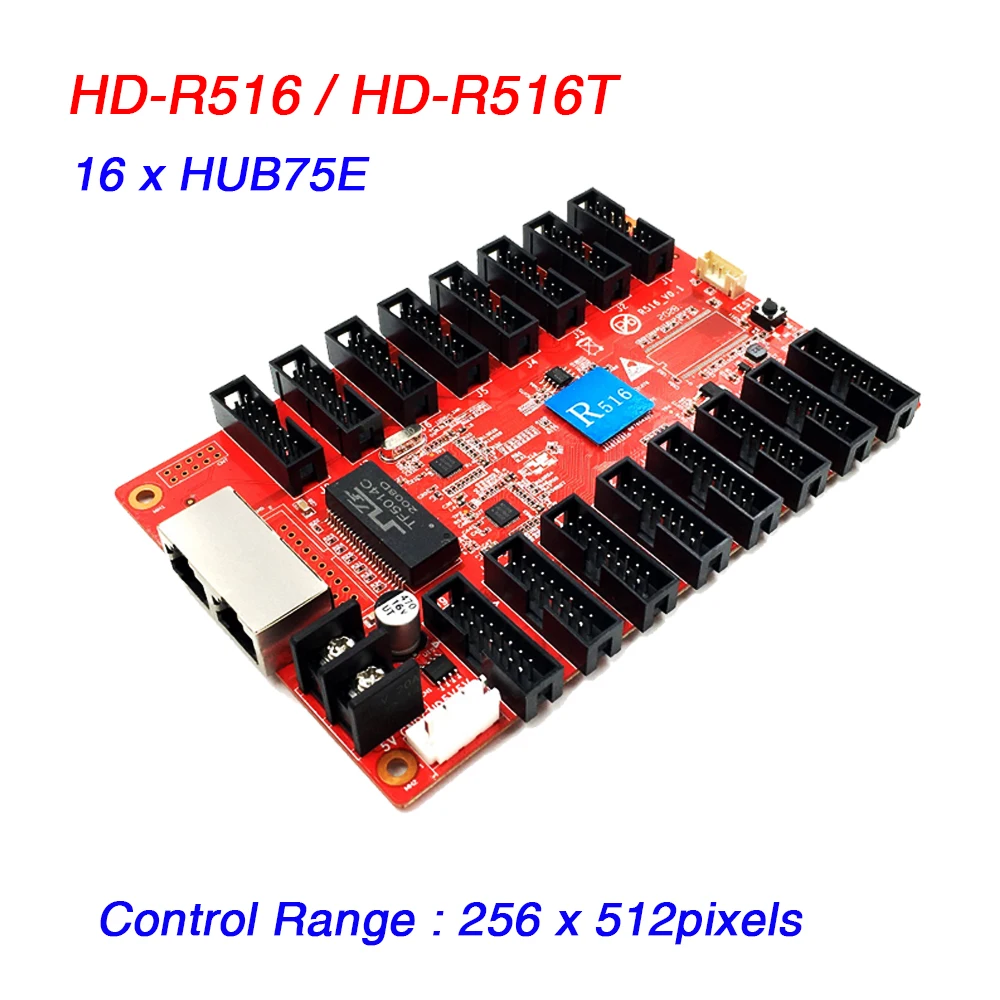

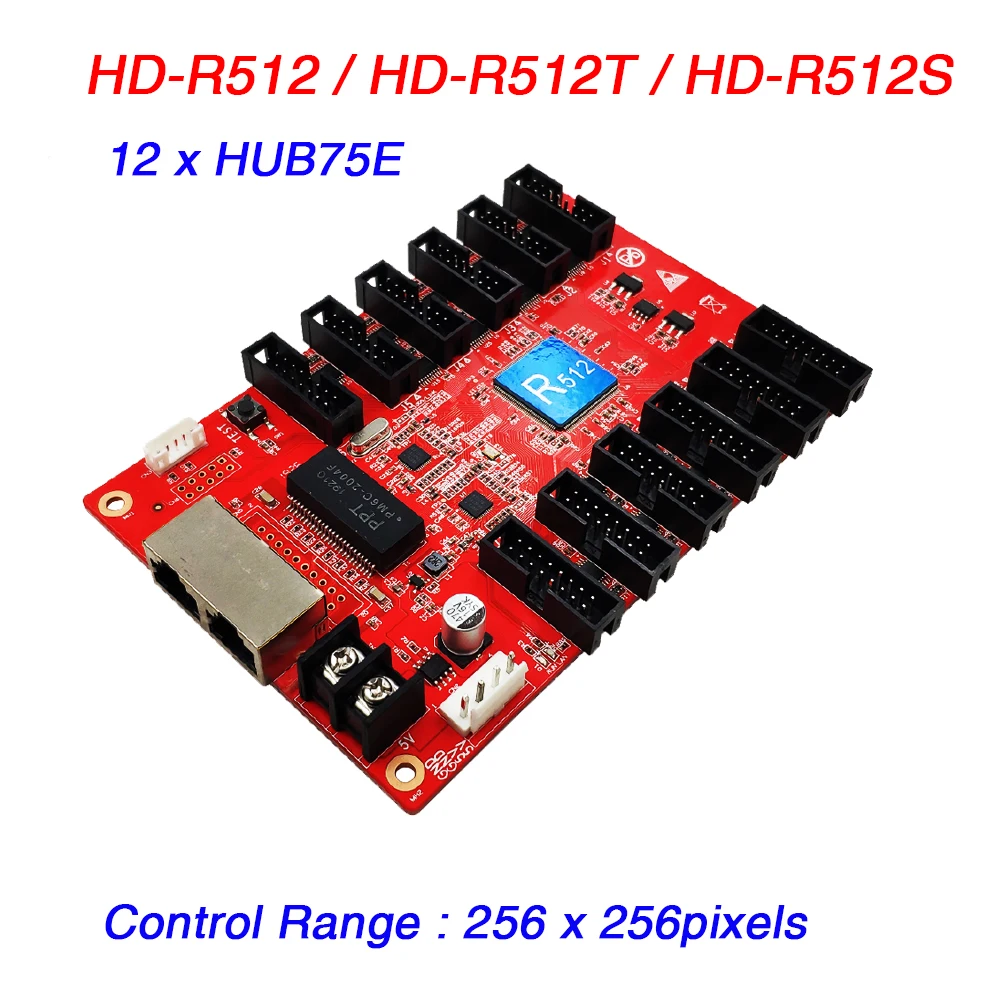

| Модель | HD-R500 | HD-R508 | HD-R512 | HD-R516 | HD-R612 |
Диапазон | 256x256 пикселей | 256x256 пикселей | 256x256 пикселей | 256x512 пикселей | 256x384 пикселей |
Выход | 2 x 50pin HUB | 8 x HUB75E | 12 x HUB75E | 16 x HUB75E | 12 x HUB75E |
Порт подходящих модулей | Порт None HUB75 | Модули портов HUB75E | |||
Связь | 1000 м Ethernet (CAT6) | ||||
Режим сканирования | Не накапливает статики 1/64scan (Горизонтальная развертка), поддержка smartsetting | ||||
Серый уровень | Уровень 256 - 65535 | ||||
Затраты | Умный набор для считывания карт | ||||
Отправка карты | HuiDu Async отправка карты, HuiDu синхронизация отправка карты и 3 в 1 видео процессор | ||||
Вход | 2x5 В вход питания, 2x1000 м ethernet | ||||
Проверка экрана | √ | √ | √ | √ | √ |
Evironment | Напряжение: 4 в-6 в, температура:-40-80 ℃, потребление <5 Вт | ||||
Специальные функции | 1. Получение даты через порт 1000 м с карты отправки. | ||||
Определение концентратора |  | ||||
|
|
|
