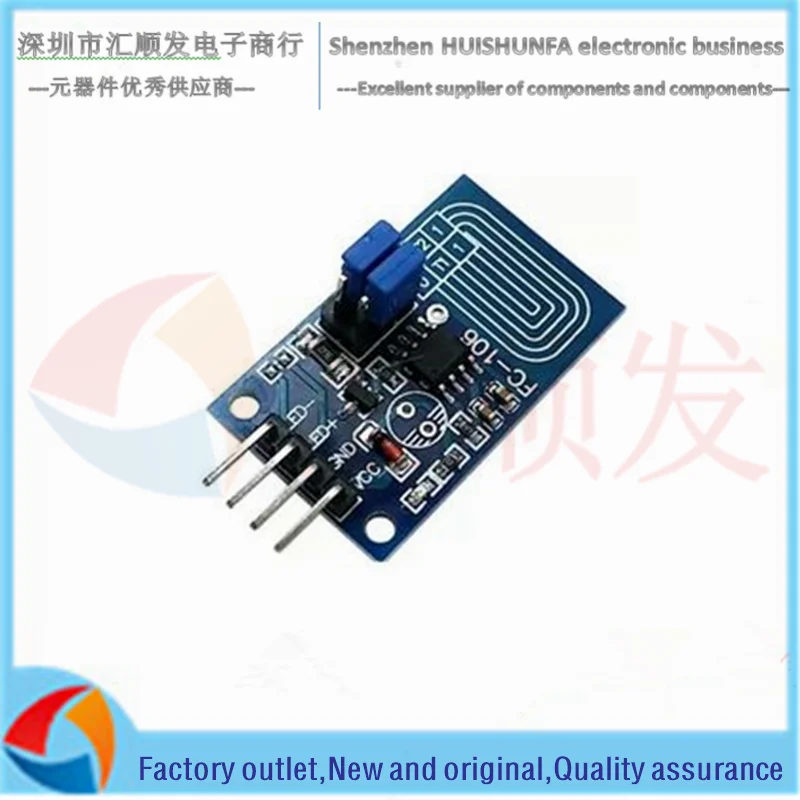

Емкостный сенсорный диммер постоянного напряжения светодиодный бесступенчатый

Характеристики

Особенности

Сенсорный модуль затемнения может осуществлять управление сенсорным переключателем светодиодный регулировку яркости светодиодных ламп. Он имеет следующие особенности и преимущества: Яркость светильник можно регулировать по желанию в соответствии с потребностями, с широким диапазоном выбора и простой и удобной эксплуатацией. Сенсорная функция может быть реализована под защитой от изоляции среды (например, стекло, акрил, пластик, керамика и т. д.), с высокой безопасностью. Диапазон напряжения приложения широкий, который можно произвольно выбирать в диапазоне от 2,4 до 4,5 В. ③ Простая схема применения, несколько периферийных компонентов, удобная обработка и низкая стоимость. ⒌ Хорошая защита от помех и мобильный телефон помех. EFT может достигать более ± 2 кВ; На коротких расстояниях, многоугольные помехи мобильный телефон, На чувствительность и надежность сенсорного ответа не влияют. 6. Установка: Нет необходимости прямого прикосновения к медной фольге, ее можно затемнить акриловым стеклом или пластиком более 3 мм. 7. Назначение: может управлять светодиодный ными модулями светильник выми лентами и другими продуктами. Подходит для комнатных настольных ламп, затемнения светодиодного освещения, затемнения автомобильных фар «сделай сам» и установки в них лучших аксессуаров. 8. Функция: однолинейное касание, по принципу емкостного касания, чувствительное касание. По умолчанию есть функция переключения, Функция затемнения и светодиодная Сенсорная Функция плавного затемнения с памятью яркости и выцветанием. Он медленно осветляет при включенном свете и медленно темнеет при выключенном светильник, эффективно предотвращая раздражение глаз. 9. Режим затемнения: плавное ШИМ-затемнение 10. Режим подключения: (VCC, GND) на печатной плате есть вход питания (светодиодный + светодиодный-) подключается к положительному и отрицательному уровню светильник (отпечаток пальца) подключен к сенсорной области, а также может быть подключен (Обратите внимание, что проводка не слишком длинная, а провод позже рекомендуется использовать небольшой кусок меди в качестве зоны индукции), А площадь меди рекомендуется составлять около 2x3 см. Модуль медной фольги на плате имеет одну сторону медной фольги, прикрепленной к стороне корпуса. 11. Как использовать A) при нажатии на касание (продолжительность касания менее 550 мс) светильник можно управлять включением и выключением. Нажмите на касание один раз светильник горит; Нажмите еще раз светильник выключен. Начальная яркость светильник фиксируется на 90% от полной яркости. B) при длительном нажатии на касание (продолжительность касания более 550 мс) светильник можно плавно регулировать. Одно долгое нажатие касания, яркость светильник постепенно увеличивается, когда светильник отпускается, яркость светильник останавливается на соответствующей яркости в момент выпуска, если длительное время нажатия превышает 3 секунды, яркость светильник не изменится после достижения максимальной яркости; Нажмите и удерживайте еще раз, Яркость светильник постепенно уменьшается, а яркость светильник останавливается на соответствующей яркости при отпускании. Если длительное время нажатия превышает 3 секунды, яркость светильник не изменится после достижения минимальной яркости. . Так цикл. 12. Советы по отладке Если происходит неверный триггер или не запускается во время отладки, это может быть вызвано следующими причинами: А) линия касания слишком толстая B) Сенсорная линия слишком длинная C) медный лист недостаточно большой D) помехи возле клеммы импульсного источника питания E) сенсорный параметр C1 необоснованный

Технические характеристики:

◆ Сенсорный вход соответствует светодиодный ходу управления светильник кой. Есть четыре функции на выбор, вход с помощью контактов T1 и T2 перед включением питания Государство решать. Подробности следующие: ✮T1 = 1, T2 = 1 Соответствие: светодиодный сенсорный плавное затемнение без памяти яркости T1 = 0, T2 = 1 Соответствие: светодиодный сенсорный плавное затемнение без памяти яркости T1 = 1, T2 = 0 соответствие светодиодный светодиодная Сенсорная Функция плавного затемнения с памятью яркости, постепенное Осветление и затемнение ✮T1 = 0, T2 = 0 соответствие светодиодный трехсегментная Сенсорная Функция затемнения ◆ Сенсорная Функция плавного затемнения светодиодный да без памяти яркости выглядит следующим образом: При первоначальном включении светильник выключен. При нажатии и касании (продолжительность касания менее 550 мс) светильник можно контролировать включением и выключением. Нажмите на касание один раз светильник горит; Нажмите еще раз светильник выключен. Так цикл. Когда светильник включен или выключен, нет буфера яркости. Исходная яркость светильник зафиксирована на 50% от полной яркости. ① Длительное нажатие и прикосновение (продолжительность касания больше 550 мс), может реализовать плавную регулировку яркости светильник. Одно долгое нажатие на касание, яркость светильник постепенно увеличивается, когда светильник отпускается, яркость светильник останавливается на соответствующей яркости в момент выпуска, если длительное время нажатия превышает 3 секунды, яркость светильник не изменится после достижения максимальной яркости; Нажмите и удерживайте еще раз, Яркость светильник постепенно уменьшается, а яркость светильник останавливается на соответствующей яркости при отпускании. Если длительное время нажатия превышает 3 секунды, яркость светильник не изменится после достижения минимальной яркости. Так цикл. △Touch и long touch можно использовать в любое время без помех и ограничения взаимных функций. ◆ Сенсорная Функция плавного затемнения светодиодный да без памяти яркости исчезает ярко и затемненно на основе функции плавного затемнения светодиода без внезапного затемнения памяти яркости. Когда вы нажимаете и прикасаетесь к светильнику, чтобы включить и выключить свет, пройдите медленно и плавно переход светильник с более низкой яркости на начальную яркость, когда светильник включен. Когда светильник выключен, нажав на касание, свет будет медленно и плавно уменьшаться от текущей яркости до тех пор, пока он не будет выключен, чтобы добиться эффекта визуального буфера при медленном изменении яркости, что защищает глаза от эффекта зрения. ◆ Сенсорная Функция плавного затемнения со светодиодной подсветкой с памятью яркости постепенно осветляется, а затемнения призваны увеличить функцию памяти яркости на основе функции плавного затемнения со светодиодной подсветкой без затемнения яркости. То есть, когда источник питания непрерывно, яркость каждого прикосновения для выключения светильник будет запоминаться, И яркость будет использована в качестве начальной, когда светильник будет включен в следующий раз. В случае сбоя питания, первое прикосновение, чтобы включить светильник после повторного питания, начальная яркость фиксируется на 50% от полной яркости. ◆ Светодиодная трехсегментная Сенсорная Функция затемнения ① При первоначальном включении светильник выключен. ✮При каждом нажатии на прикосновение яркость светильник изменяется циклически в порядке низкой яркости → средняя яркость → высокая яркость → ВЫКЛ. Регулировка чувствительности Чем больше емкость, тем выше чувствительность; Тем меньше емкость, тем ниже чувствительность. Для регулировки чувствительности касания см. Следующую таблицу: Тип носителя Тип конденсатора Параметры емкости Коснитесь металлического чехла напрямую Полиэфирный конденсатор 333 0,033 мкФ/25В Акриловое стекло в пределах 3 мм Полиэфирный конденсатор 103 0,01 мкФ/25В 3-6 мм акриловое стекло Полиэфирный конденсатор 203 0,02 мкФ/25В 6-10 мм акриловое стекло Полиэфирный конденсатор 473 0,047 мкФ/25В

Примечание:

Когда выход диммера постоянного напряжения подключен светодиодный ОДУ, верхнее сопротивление тока должно быть подключено последовательно! Метод расчета сопротивления ограничения тока: R = (Vi-Vled)/ Io Среди них Vi-Входное напряжение светодиодный это общее падение напряжения светодиодный ных светильник п, а Io-общий ток световой струны. При расчете следует учитывать диапазон плавающего сигнала Vi и Vled. Когда аккумулятор полностью заряжен, Vi будет слишком велик. После нагрева светодисветодиодный упадет! Не допускайте перегрузки по току перегорания модуля или лампочек.

Список доставки

Один светодиодный сенсорный модуль затемнения (готовый продукт, проверенный, Электростатическая упаковка)
