4-осевая звезда шагового двигателя Nema 23 + Драйвер TB6600 карта USB Mach3 источник питания

Характеристики

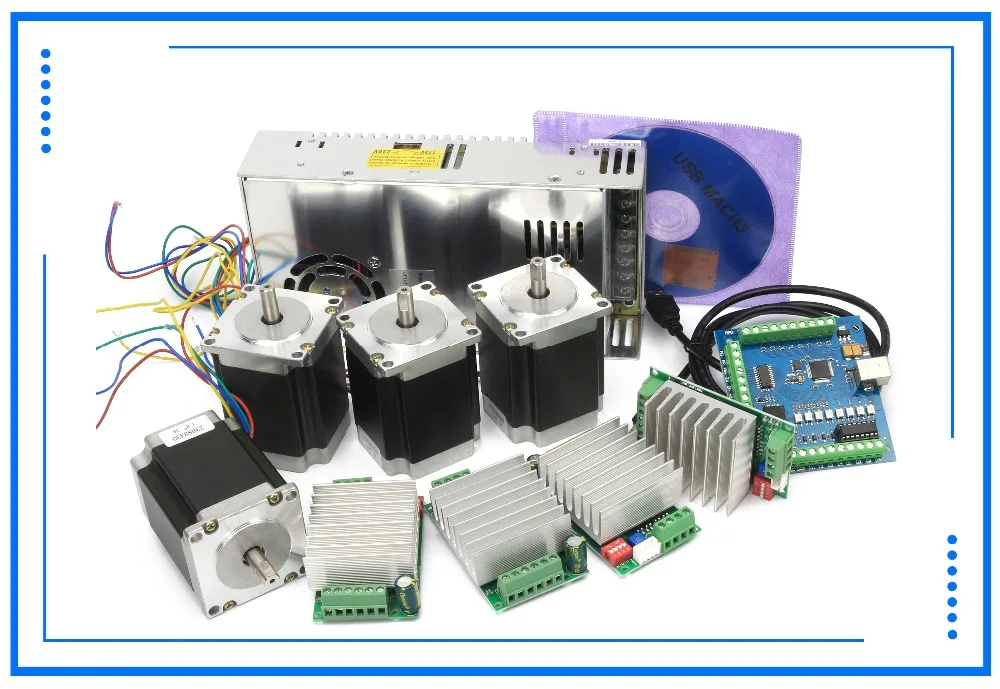

Посылка включает:

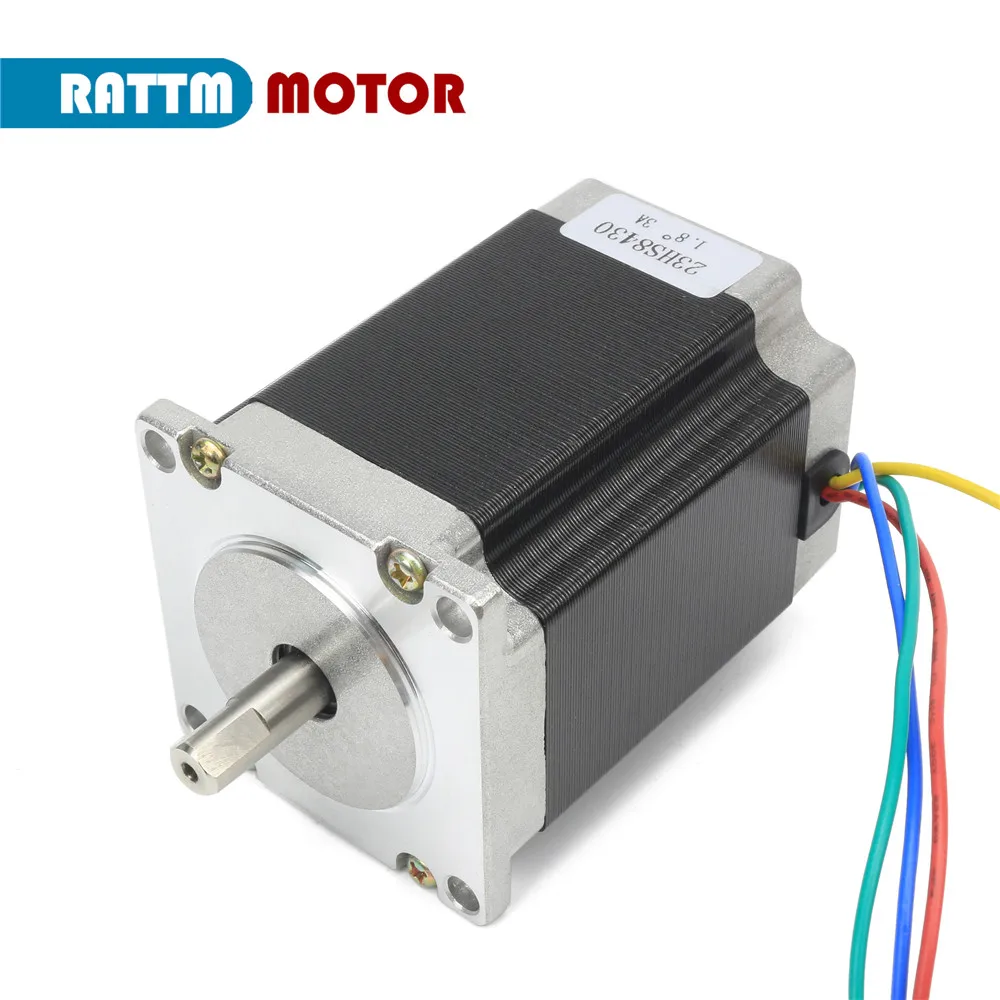

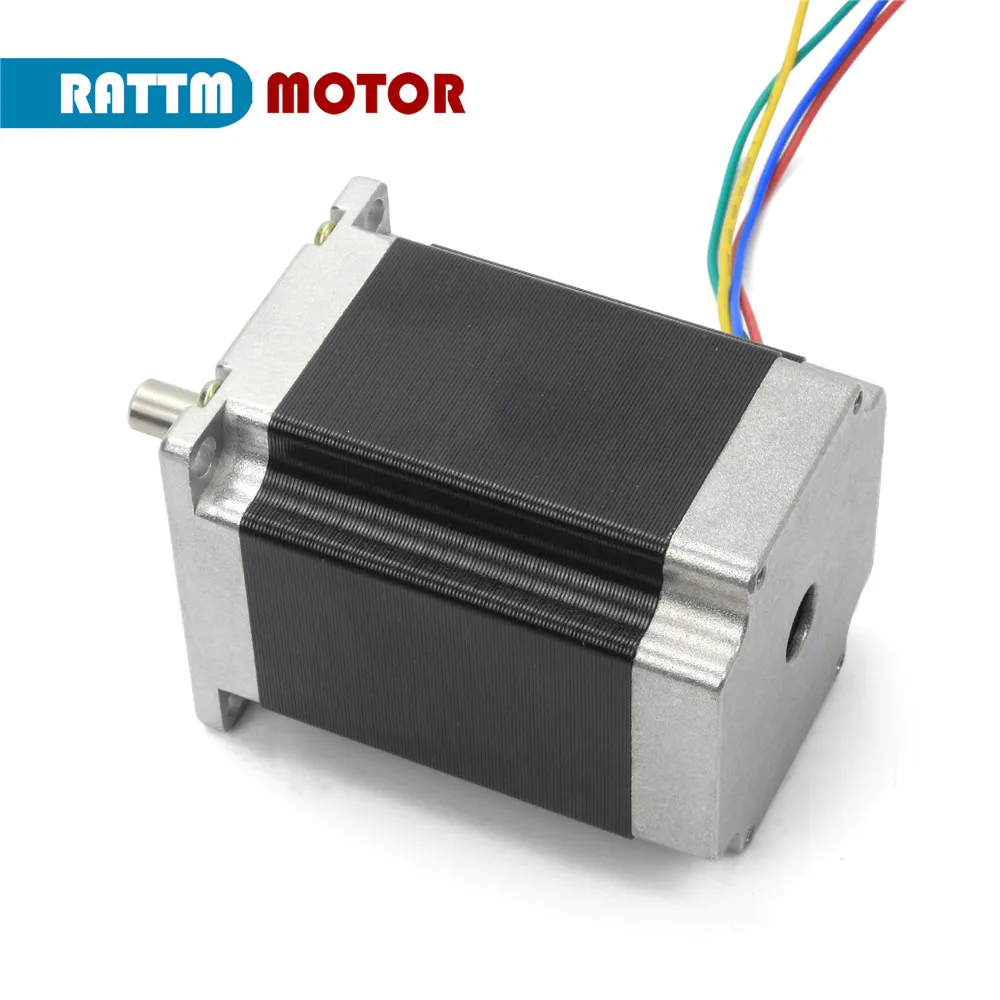

• 4x 23HS8430 шаговый двигатель

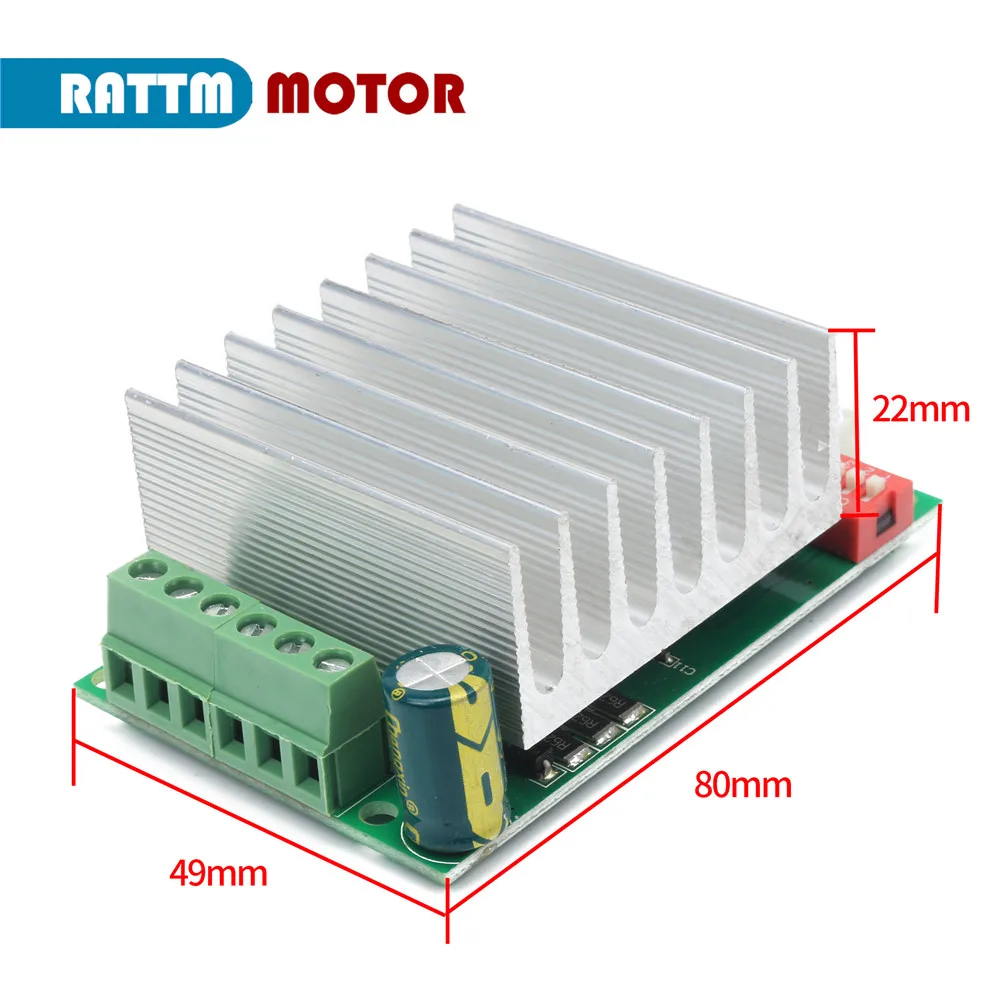

• 4x TB6600 Драйвер шагового двигателя (белый)

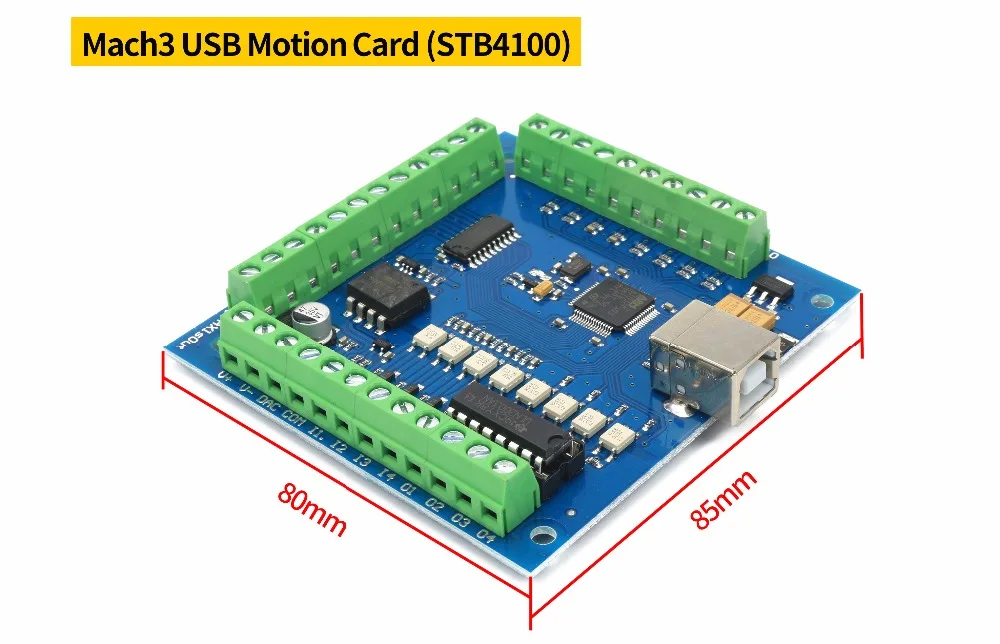

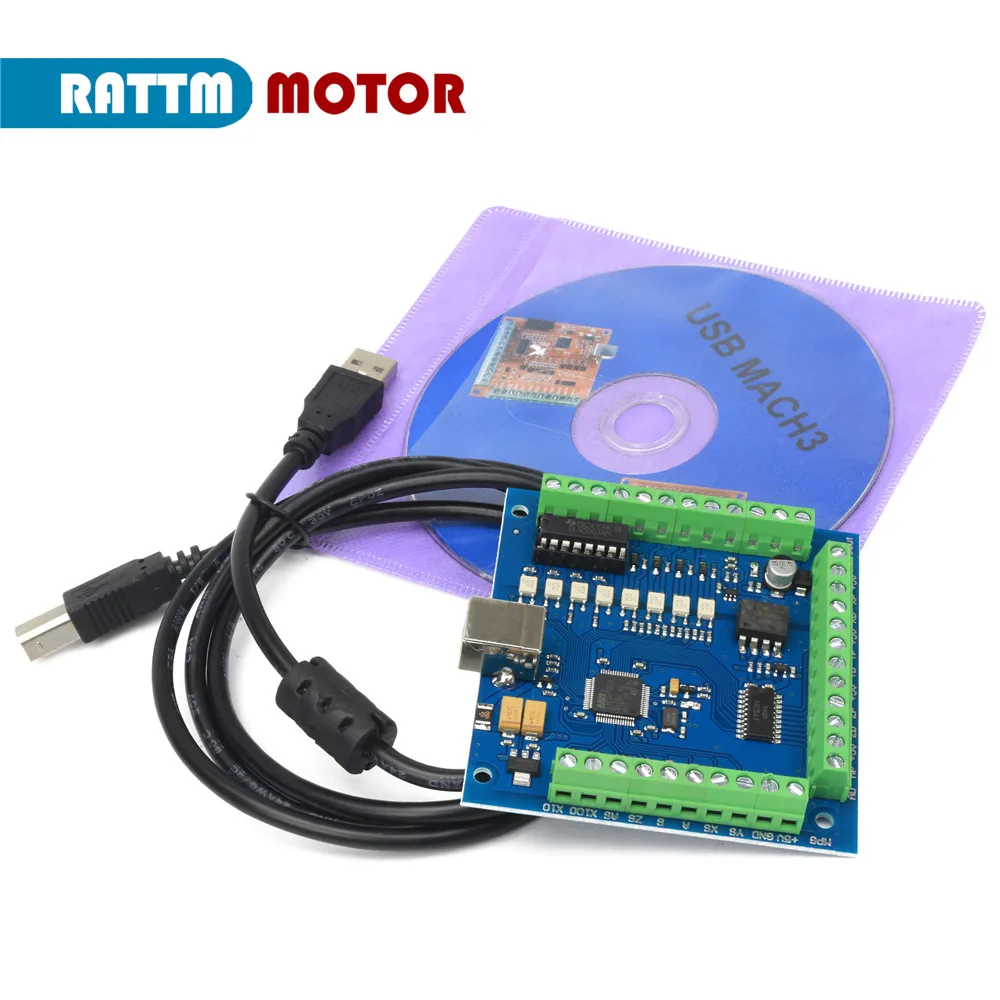

• 1x Mach3 USB карта движения STB4100 V2.1

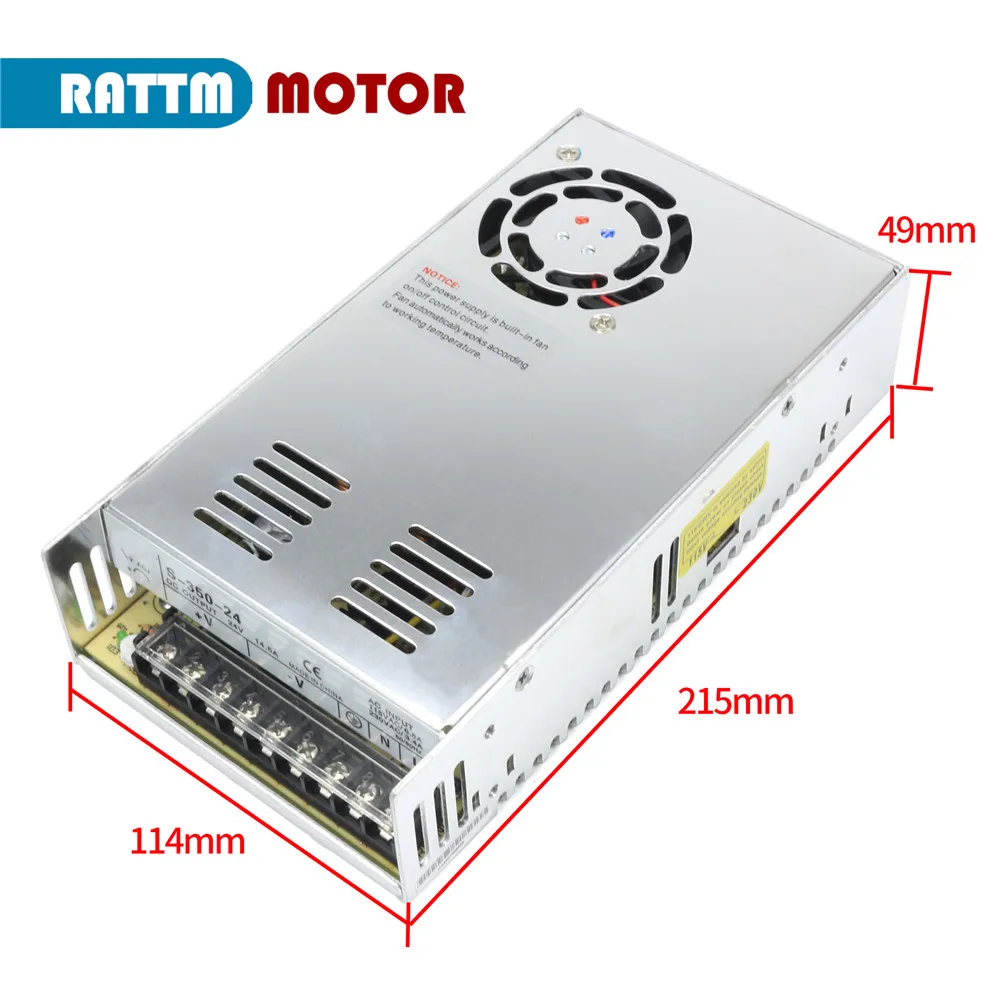

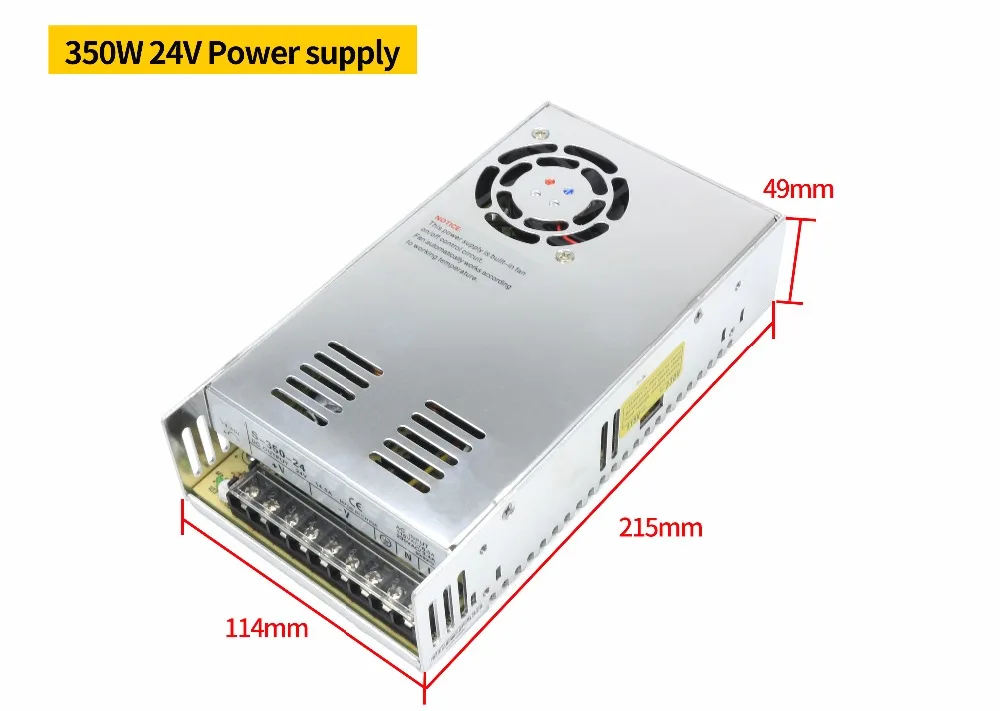

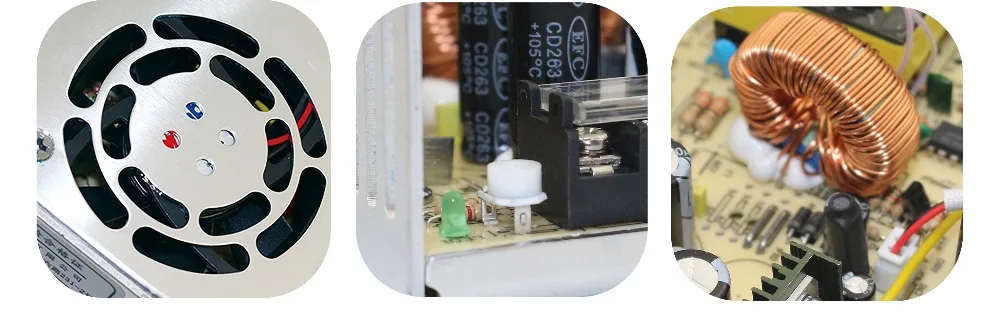

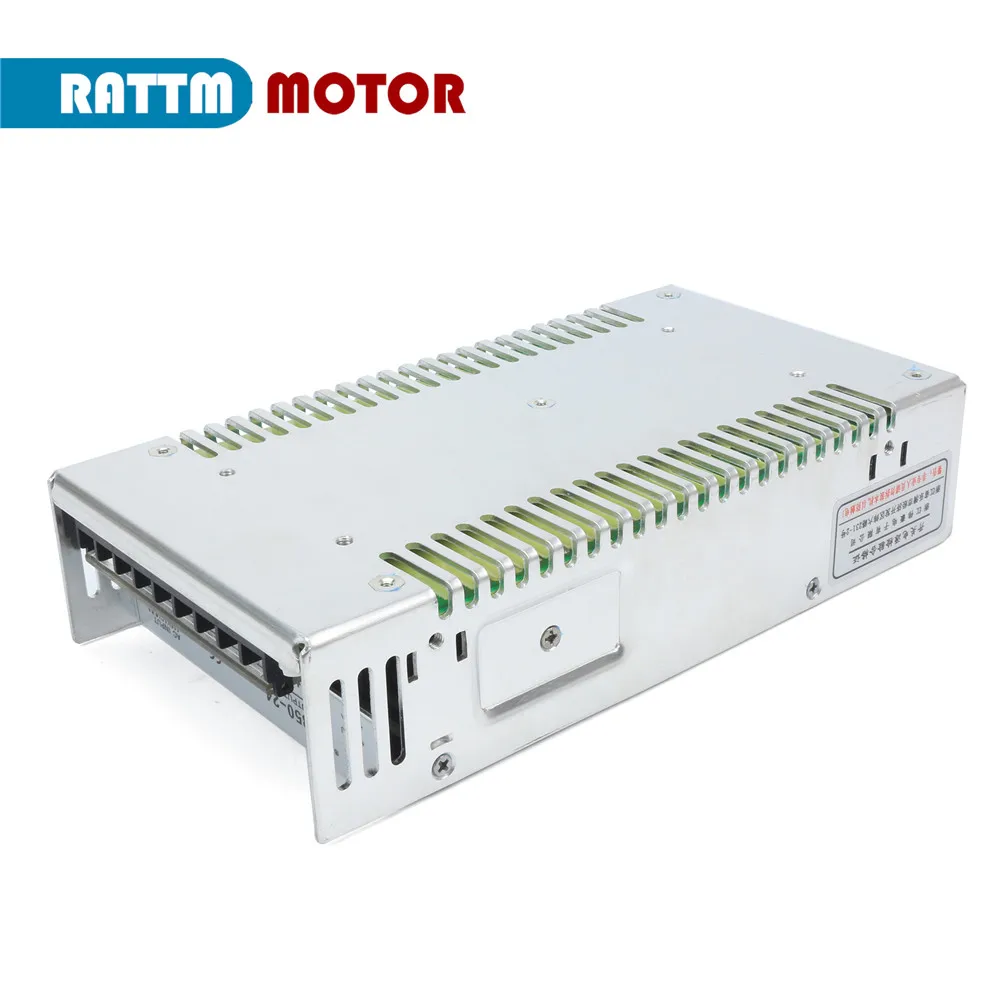

• 1x350W 24V импульсный источник питания

• 1x кабель и CD

• Руководство пользователя на английском языке для breakout board и Драйвер шагового двигателя будет отправлено по электронной почте

GЭнергетическая Спецификация:

Точность угла шага: + - 5% (полный шаг, не нагрузка)

Точность сопротивления: + - 10%

Точность Индуктивности: + - 20%

Повышение температуры: 80 градусов макс (номинальный ток, 2 фазы на)

Температура окружающей среды ----------- 20deg ---- + 50deg

Сопротивление изоляции: 100 Ом Мин, 500 В постоянного тока

Прочность изоляции -------- 500VAC в течение одной минуты

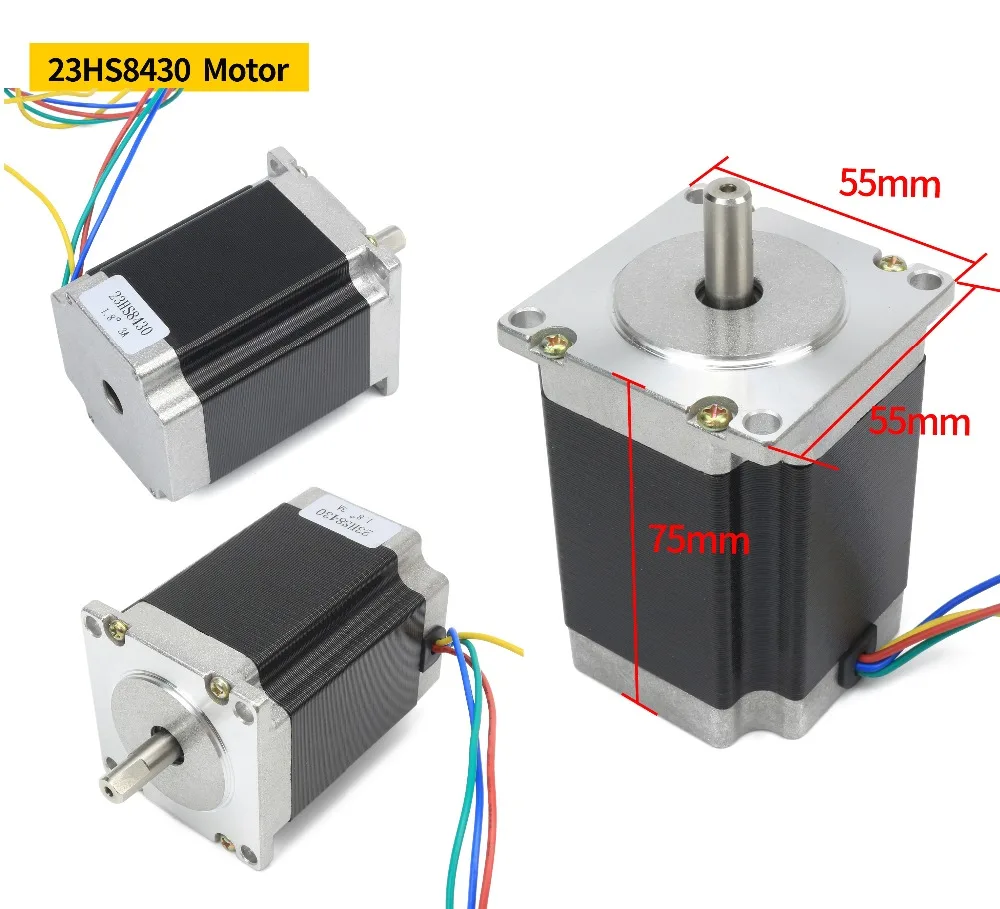

Технический паспорт (23HS8430,8 мм диаметр вала, 270oz-in или 18кг. cm Крутящий момент)

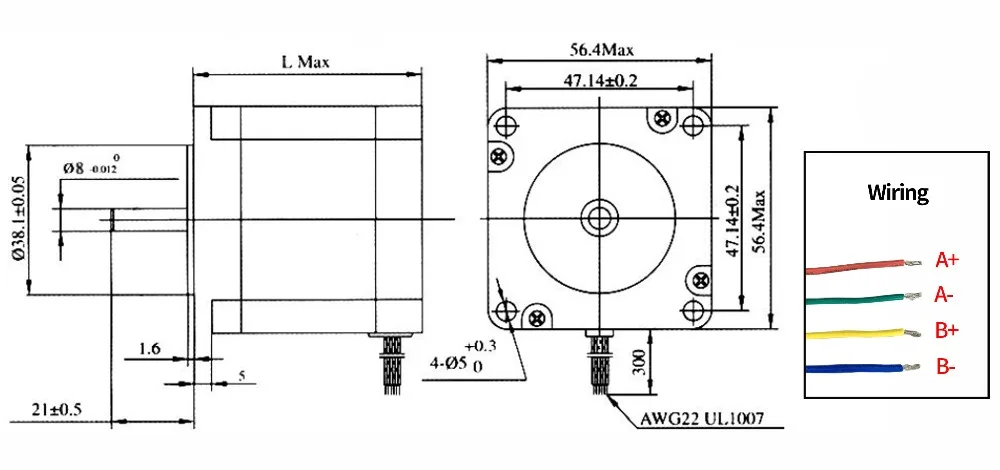

Рисунок:

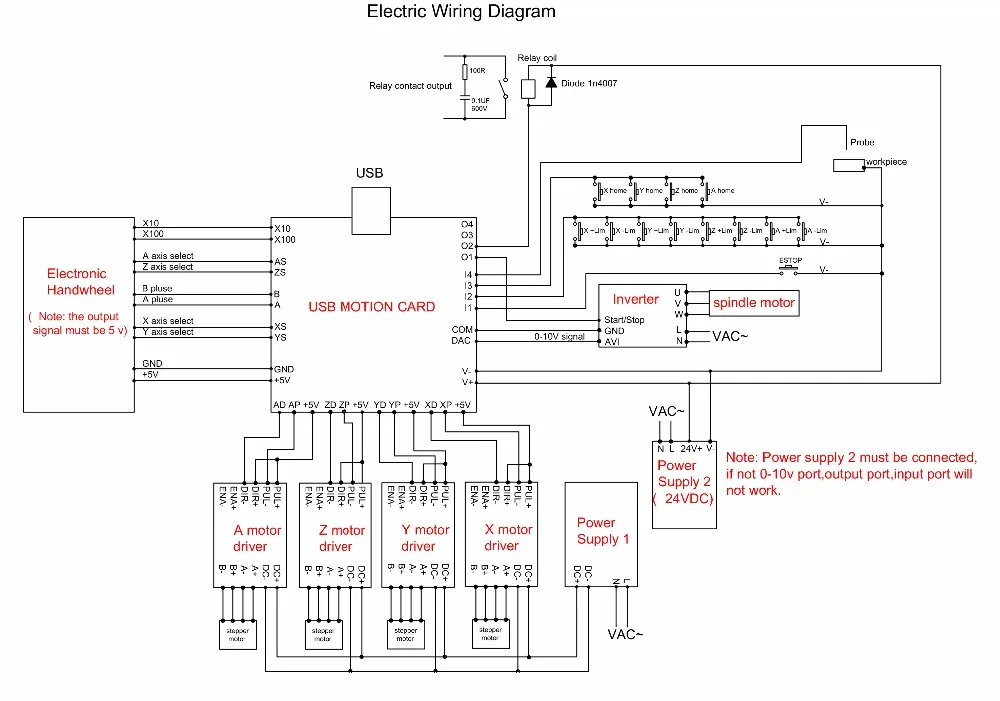

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-
