Светодиодный пиксельный контроллер H801RC с 8 портами работает компьютерной сетью

Характеристики

Описание

1. Особенности

(1).Восемь портов обеспечивают максимум 8192 пикселей.Каждый порт контролирует максимум 1024 пикселей.

(2). H801RCРаботает онлайн или в автономном режиме, H801RC может быть подключен к ПК или мастер-контроллеру.

(3). Хороший эффект управления, уровень серого находится под точным контролем.

(4). Дальнее расстояние передачи. Сигнал передается на основе стандартного протокола Ethernet и Номинальное расстояние передачи составляет 100 метров.

2. Поддерживаемые чипы

LPD6803, LPD8806, LPD6812, LPD6813, LPD1882, LPD1889, LPD1883, LPD1886,DMX512, HDMX, APA102, P9813, LD1510, LD1512, LD1530, LD1532, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, WS2801, WS2803,WS2811, WS2812, DZ2809, SM16716, TLS3001, TLS3002, TM1812, TM1809, TM1804, TM1803, TM1914, TM1926, TM1829, TM1906, 100ink1003, BS0825, BS0815 DM114, DM115, DM13C, DM134, DM135, DM136, 74HC595, 6B595, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, ZQL9712HV и т. Д.

Примечание:H801RC может поддерживать больше чипов, перечисленных выше (например, UCS2903 имеет ту же схему последовательности с UCS1903, H801RC поддерживает их все).

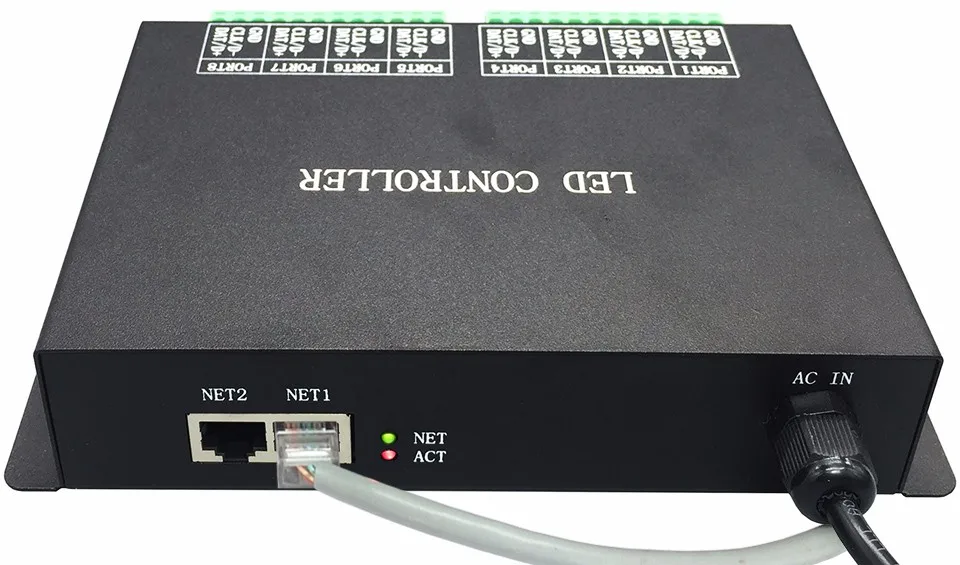

3. Дисплей продукта

4. Режим работы

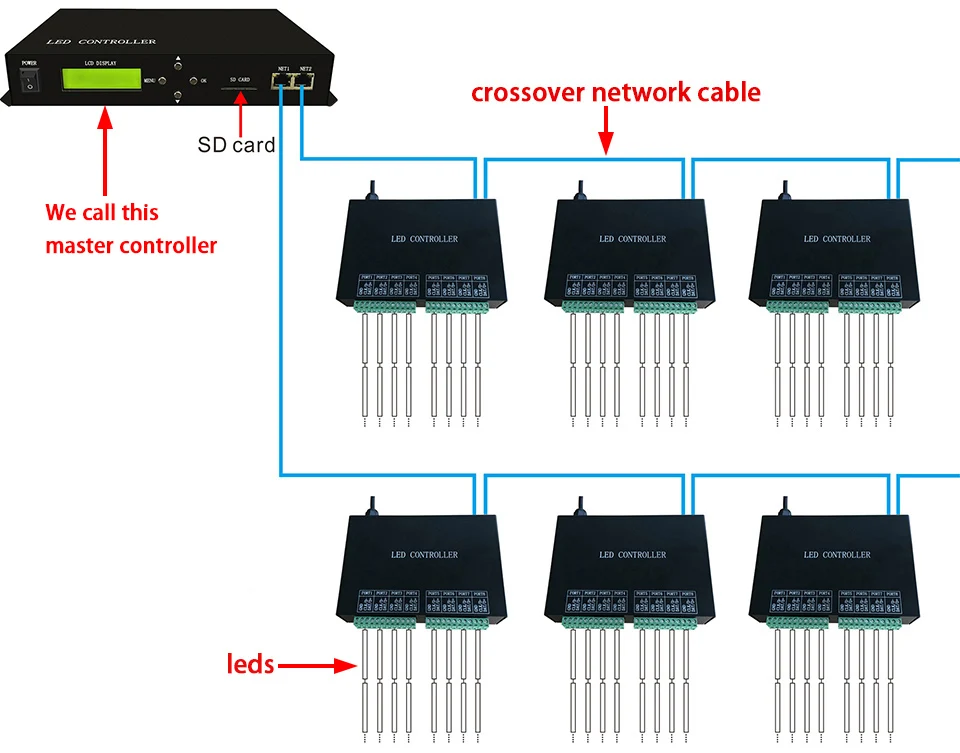

Режим 1: подключен к главному контроллеру (автономный режим)

Программное обеспечение: светодиодный

Светодиодный загрузка сборки://drive.google.com/open?id=0B1gzqyV6hfOgN2pkMV8yMFozYzQ

Светодиодный обучающий видео Загрузка: //drive.google.com/open?id=0B1gzqyV6hfOgUnFjeG9EM3VRZjA

Режим 2: Подключение к ПК (онлайн-режим)

Программное обеспечение: светодиодный

Светодиодный скачать в студии://drive.google.com/open?id=0B1gzqyV6hfOgWFpuM3BoN1VaTGs

H801RC к ПК руководство по загрузке документа://drive.google.com/open?id=0B1gzqyV6hfOgdDJ0REVLWS1qUEU

5. Основной рабочий процесс (онлайн-режим)

Шаг 1: Подключите H801RC к ПК с перекрестным сетевым кабелем

Перекрестный сетевой кабель:

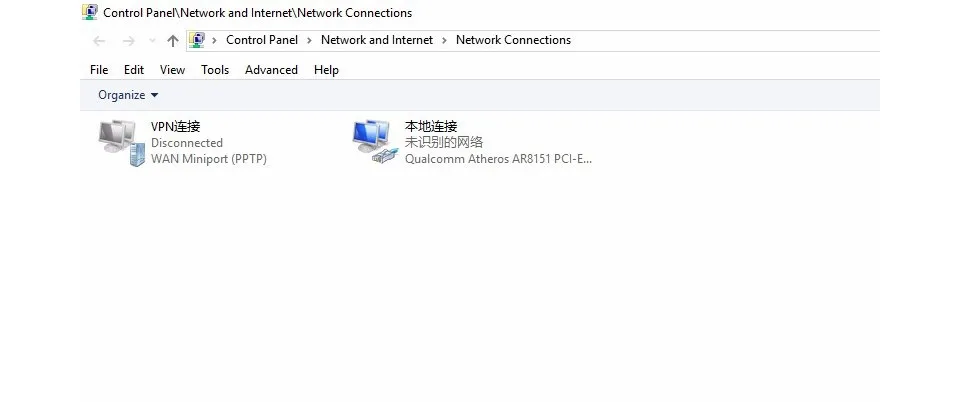

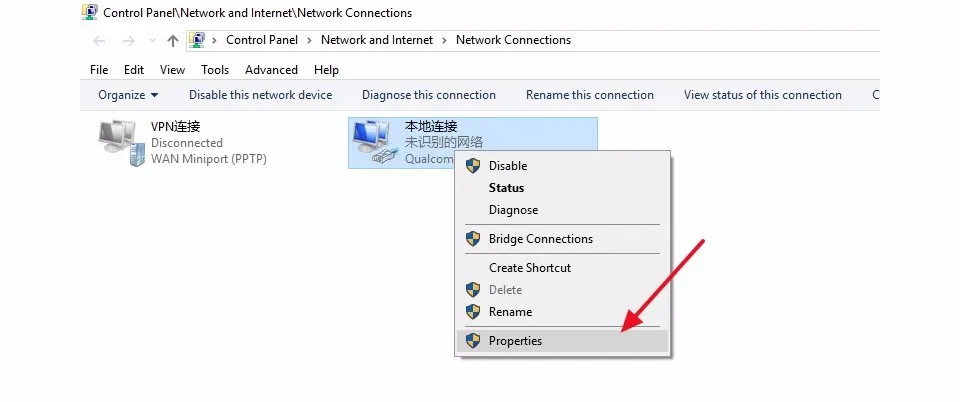

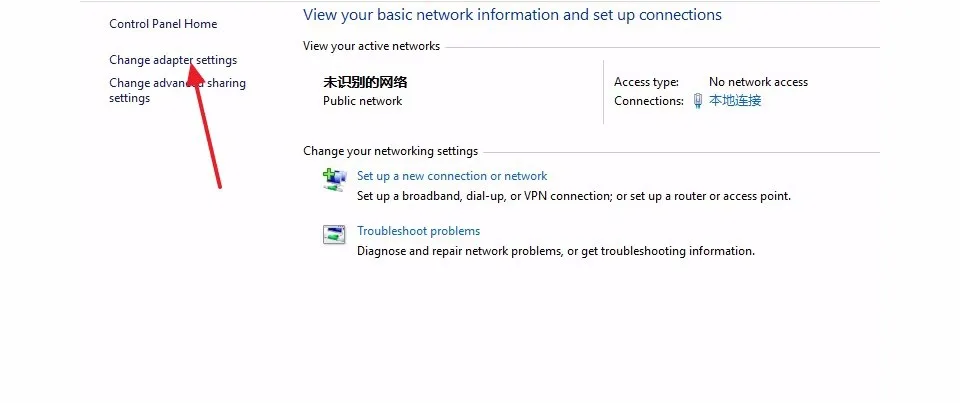

Шаг 2: Выделите ip-адрес для контроллера

Шаг 3:Светодиодный программный модуль для студии

Рабочий процесс основного программного обеспечения

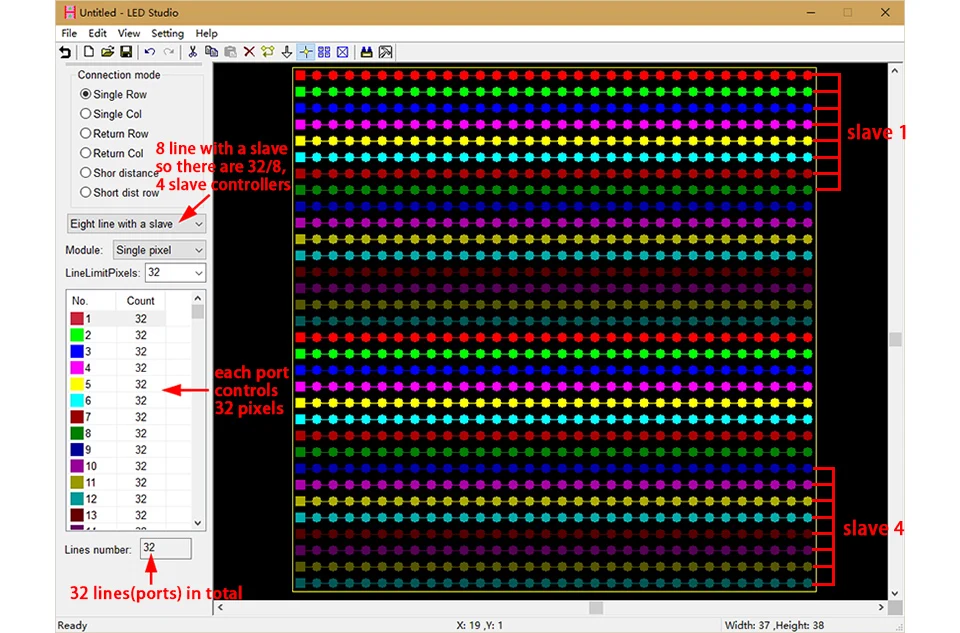

1. Поместите пиксели

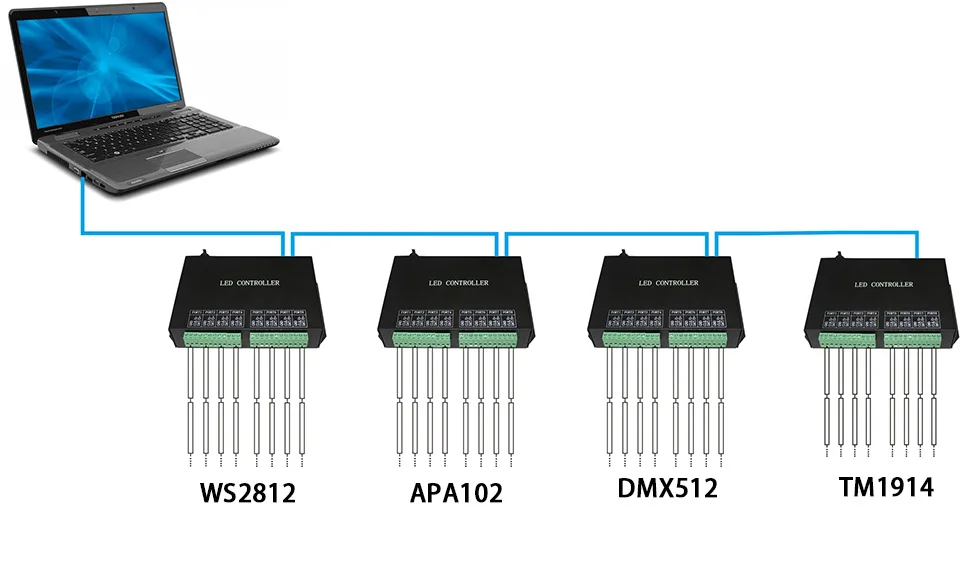

Например, есть 4 H801RC подключенных к ПК, 8 портов H801RC подключены к светодиодам.

Светодиодный светильник в студии

2. Настройка рабов

Примечание: многие чипы используют один вариант, например:

3. Настройка мульти-сети

4.Создавайте эффекты

Для получения более подробной информации, пожалуйста, обратитесь к инструкции выше.

6. Технические характеристики

Входное напряжение: индивидуальный

Потребляемая мощность: 1 Вт

Количество пикселей диска: 8192

Вес: 1 кг

Размеры: L189 x W123 x H40

Размер коробки: L205 x W168 x H69

---
