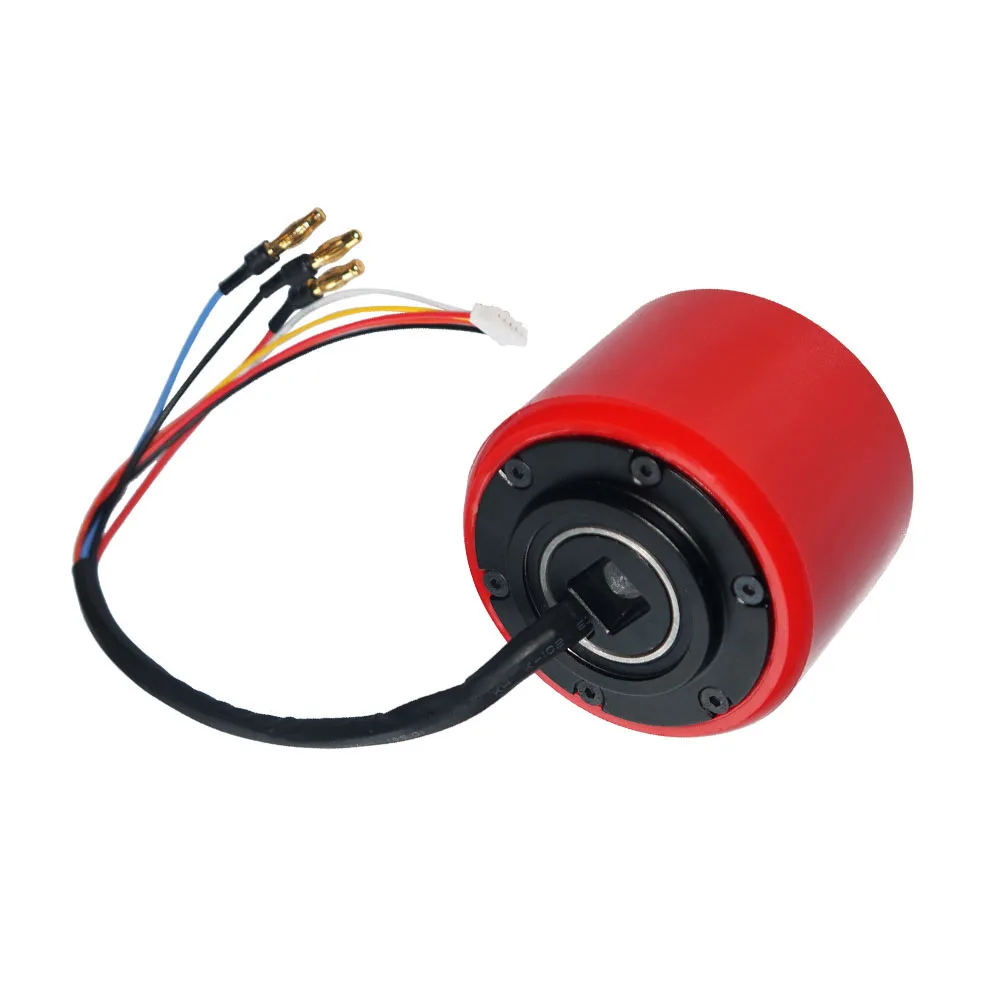

Бесщеточный мотор Maytech 70 мм с внешним ротором сенсорный мотор-концентратор 60 кв/100

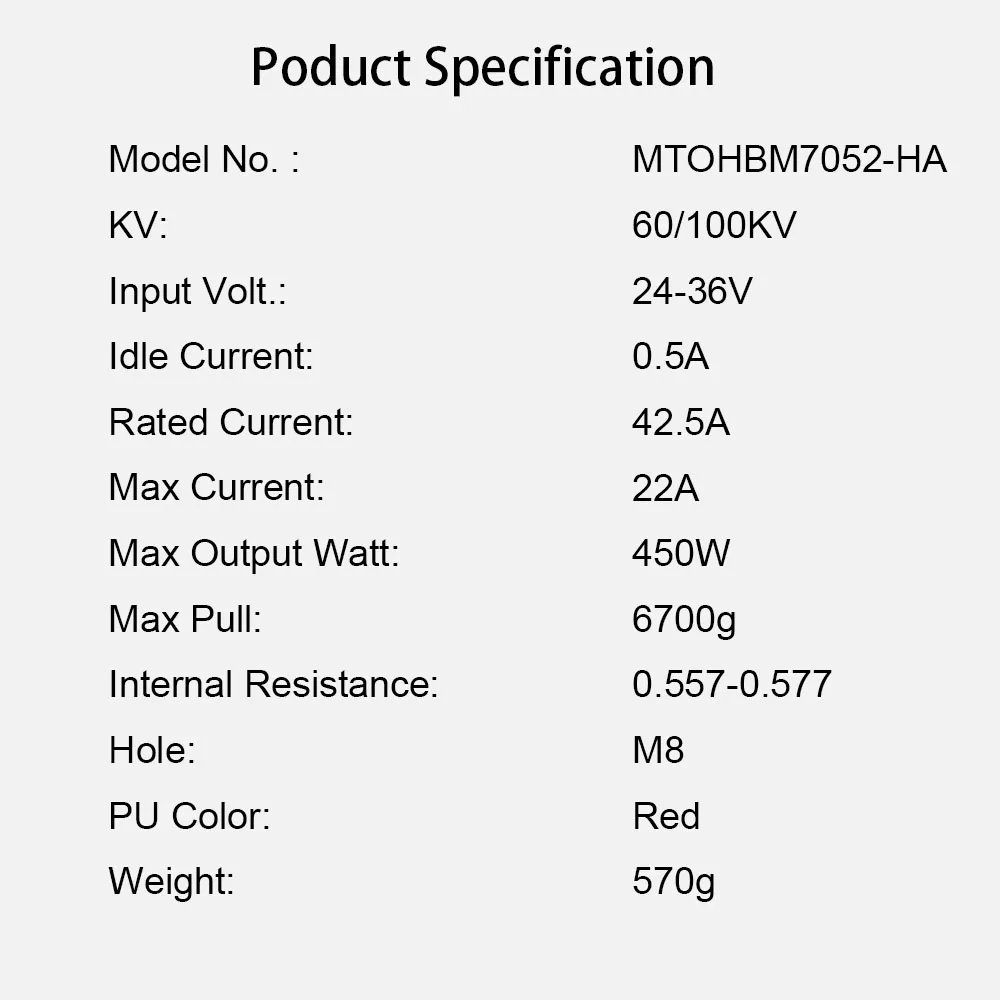

Характеристики

Maytech 70 мм бесщеточный мотор ступицы Outrunner сенсорный 60кв/100кв Мотор Ступицы для электрических Лонгборда прогулочных роботов

Пожалуйста, обратите внимание при использовании этого двигателя работает с VESC контроллером:

1. Пожалуйста, прочитайте руководство перед использованием двигателя.

1).Поскольку отношение номера N и P является особенным, Датчик Холла не может быть обнаружен в режиме BLDC. Он может работать без датчика Холла в режиме BLDC.

Рекомендуется использовать бесsensorless BLDC или FOC sensored.

2).VESC FOC sensored & sensorless режимы могут работать с этим двигателем. Автоматический параметр обнаружения FOC λ = 100 или> 9 неверен, как показано на следующем рисунке.

Если ves= 100mwb написан на VESC, двигатель будет останавливаться при вращении и генерировать сильную лихорадку и может повредить двигатель.

Следуйте инструкциям ниже:

• Напряжение должно превышать 24 В. Для напряжения менее 24 В, пожалуйста, настройте в соответствии с "2,2";

• Установить FOC detection I значение 3-5A вручную (FOC тестовый ток VESC_TOOL по умолчанию составляет 10A или 20A. Не используйте значение по умолчанию. Он должен быть изменен вручную на 5A, если напряжение составляет 24 В или более 24 В; На 3A, если напряжение меньше 24 В).

• Ω должен быть установлен на 1000-3000 ERPM/s для обеспечения обнаруженного λ в диапазоне 7-9 mwb.

3).Следующие приблизительные параметры:

Обратите внимание на это λ. Это очень важно. Если он не между 7-9mWb, двигатель застревает после поворота. Поэтому, пожалуйста, увеличьте входное напряжение и настройте значение ω как можно больше, чтобы λ мог упасть в обычный диапазон.

4).Простой и грубый метод, заполните рамку данных непосредственно в соответствии с данными ниже!

2. Двигатель имеет 2 типа внешнего вида, будет отправлен случайным образом. Пожалуйста, обратите внимание.

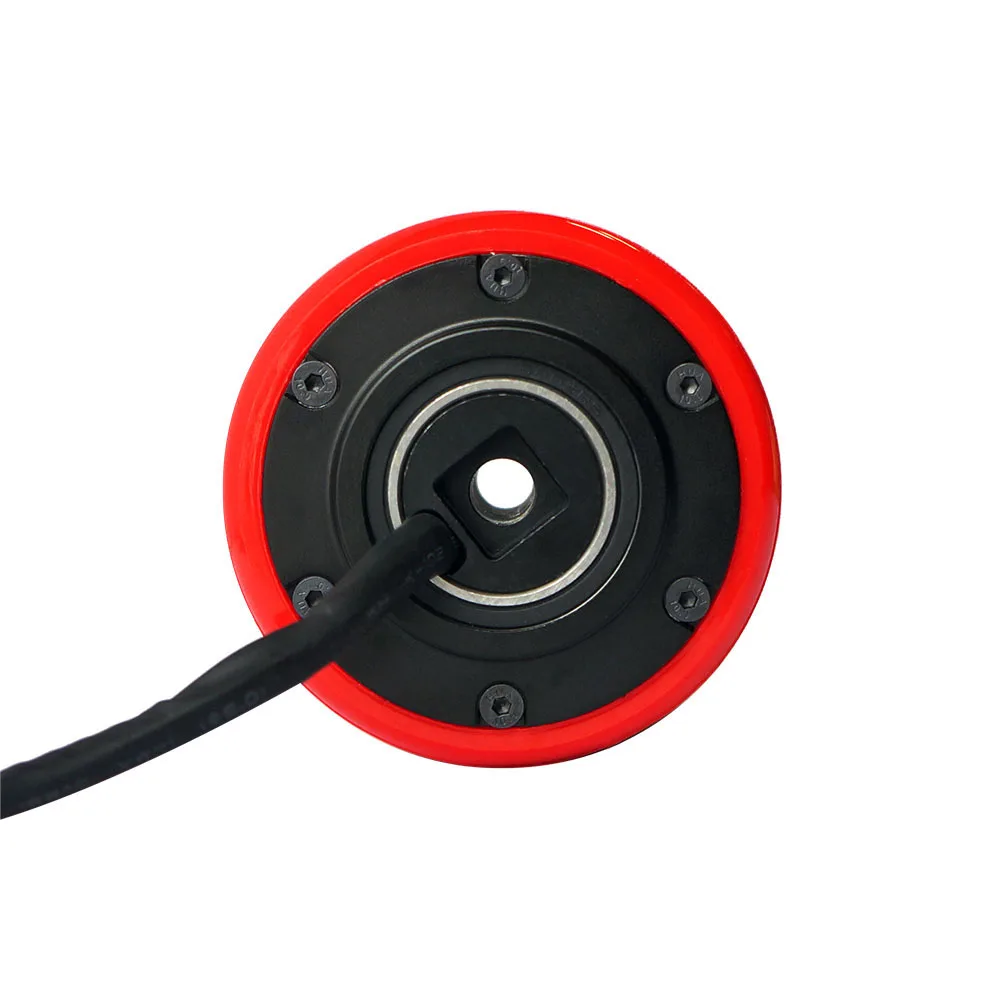

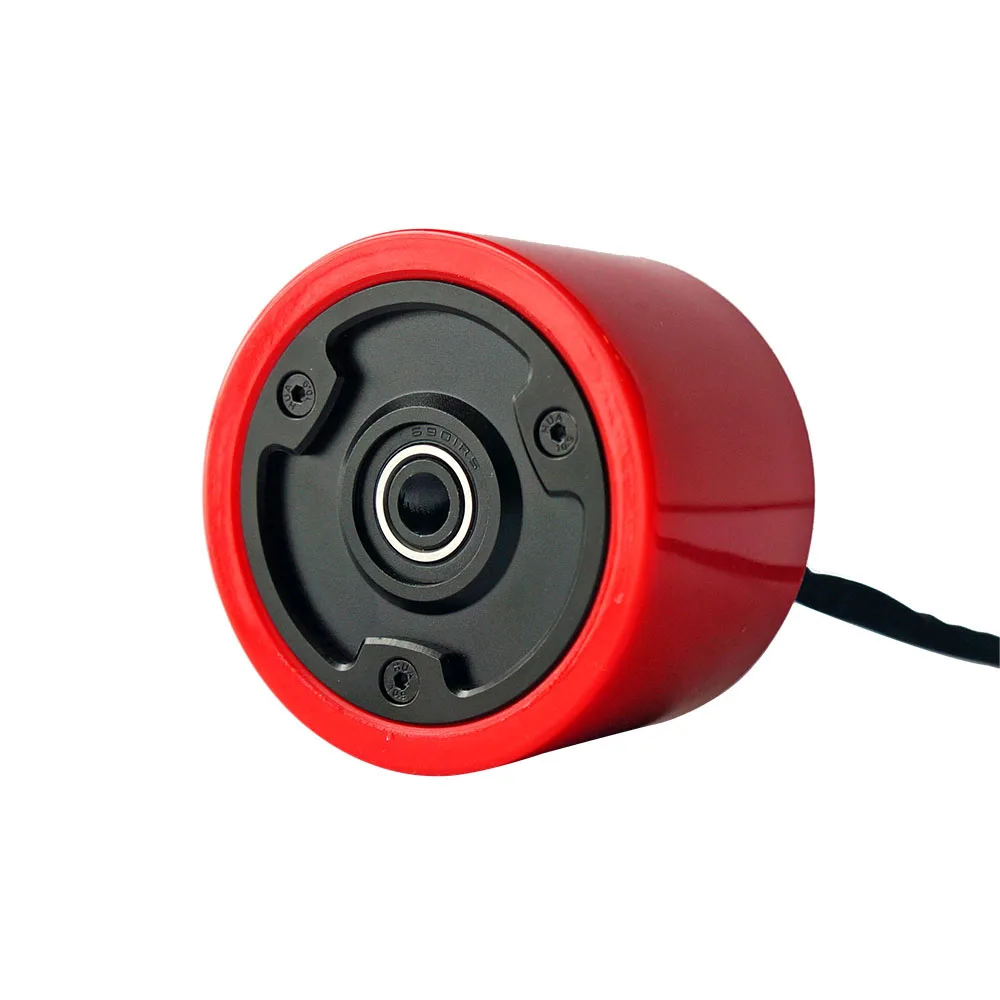

Тип 1:

Тип 2:
